SUKELLUSLAMPPU



                    Päivitettyä vertailua Dark Buster ja Deal Extreme sukeluslamput.





Sukellusvalon kehitys



                    Tuossa olen muutaman hetken mietiskellyt ja duunaillutkin oon…



                    Sukelluslamppua ja en ole ollut tyytyväinen saatuihin FAKTOIHIN



                    Käytössäni on valopää, jossa lamppuna tavallinen halogeenipolttimo. (sama mitä on kodin valaisimissakin)

                    varastossa löytyy 12V:n 7,2Ah:n akkuja setti, kaapelia, liittimiä, akku(eväs)rasioita… ym.



                    Näillä pitäisi rakentaa HYVÄ sukelluslamppu.



                    normaali 50 W halogeeni kuluttaa 12V 7,2 Ah akun liian äkkiä. 1 h ja on kaput

                    normaali 20 W halogeeni kuluttaa 12V 7,2 Ah akun 3h:ssa. mutta on liian ”himmeä”

                    Keskivertoisesti TUOLLE akulle olisi käyttökelpoisin 35 W:n halogeenipolttimo.



                    Laskennassa käytetty 2x 7,2Ah akkuja.

                    50 W tavallinen halo:n purkuvirta 4,16 A, teoreettinen polttoaika 3,4 h

                    35 W tavallinen halo:n purkuvirta 2,91 A, teoreettinen polttoaika 4,9 h

                    20 W tavallinen halo:n purkuvirta 1,67 A, teoreettinen polttoaika 8,6 h





                                        Akkujen teoreettisen kestoajan saa laskettua, kun tiedossa on akkujen kapasiteetti, ja lampun ottaman virran suuruus.
                                        Lampun virta saadaan laskettua kun tiedossa on jännite ja teho.

                                        35W / 12V = 2,91A

                                        Käytännössä virta tosin jää pienemmäksi, koska käyttöjännite on alempi. Sitten voidaankin laskea polttoaika.
                                        Esim. seuraavasti jos akut olisivat 2x 7,2Ah kokoiset.

                                        14,4Ah / 2,91A = 4,9h

                                        Minkä tahansa akun tai pariston virranantokyky putoaa lämpötilan laskiessa. Akkuvalmistajien sivuilla lienee
                                        asiasta tarkempia speksejä. Paras vaihtoehto kylmissä olosuhteissa taitaisivat olla lithiumparistot ... mutta,mutta.







                    mm. Biltemalla olisi tyrkyllä 299€:n hintaan H1 valojen muuntosarja, xenon valoiksi.

                    maksaa vaan sen 200€:a liikaa, muuten ok.

                    Vähemmän vatteja = enemmän valotehoa ja pidempi pidemmät käyttöajat.

                    35W polttimo vastaa 55W vattista, normaalia halogeeniä.



                    MUTTA MUTTA…



                    Uudella IRC-XENON halogeeni valolla valoteho paranee ja käyttötunnit pitenee.

                    Maahantuojana toimii: www.solentia.fi



                    Uutta poltintekniikkaa, xenon kaasulla täytetty polttimo ei vaadi erillistä muuntajaa. Polttimossa irc -pinnoite,

                    joka heijastaa lämmön takaisin hehkulangalle pienentäen energiankulutusta. Valoteho ei himmene käyttöiän myötä.

                    Xenon kaasun ansiosta erinomainen valoteho, 35 watin IRC XENON -lamppu vastaa perinteistä H3 55 watin lampun valotehoa.

                    Virrankulutus vain 2,5 ampeeria. Voidaan kiinnittää esim. muoviosiin tai peltiin yhdellä ruuvilla. IRC XENON -lampulla on erittäin hyvä tärinäkestävyys.



                    Siis tuosta rakentamaan



                    Laitan faktoja kunhan saan kuvattua ja mittailtua asiat käytännössä..

                    Periaatteessa kuitenkin..   lukuja:



                    35 W irc xenon halon:n purkuvirta 2,5 A

                    20 W irc xenon halon:n purkuvirta 1,5 A



                    joten tuollaisella 12V:n 7,2 Ah:n akulla valaisee noin 2 - 2,5 tuntia.

                    ja 20 W polttimolla samaisella akulla valaisee 3,5 – 4 tuntia.



                    Tuo irc xenon polttimo on täysin yhteensopiva tavallisen valaisimen kanssa, siis sinne minne menee tavallinen halo, menee myös irc xenon halokin.



                    Hinnaltaan IRC 35W:n polttimo maksaa noin 20 €./kpl



                    Ja lisäksi tarjolla myös valopäitä, mutta testaukset vaillinaiset, mm sukellusvaloksi. palaan…









                    Akuista

                    12V 7,2 Ah, paino 2,7 kg, mitat (PxLxK) 151x65x 94mm. maksaa noin 12€. (bilteman hinnoittelu)

                    12V 10  Ah, paino 3,3 kg, mitat (PxLxK) 151x65x112mm maksaa noin 17€.

                    12V 12  Ah, paino 4,3 kg, mitat (PxLxK) 151x99x 95mm. maksaa noin 22€.



                    Käytännössä soveliain akku taitaa olla tuo 7,2 Ah. Tosin enemmän ampeeritunteja -> enemmän käyttötunteja.







                    MIHNÄ VALO MENI ??

                    Taulukosta näet mikä väri katoaa, missäkin syvyydessä.







                    Kokeiltu on ja tässä tuloksia

                    Akkuna  1 kpl 12V 7,2Ah lyijyhyytelö.

                    Minimi jännitteenä pitäisin noin 11,10 V, eli lamput kyllä palaa tuonkin jälkeen vielä noin 30 – 90 min, mutta himmenee ripeällä tahdilla.

                    Tavallinen 20 W halo, paloaika 3h:10min.

                    Tavallinen 35 W halo, paloaika 1h:30min.

                    Tavallinen 50 W halo, paloaika 0h:40min.



                    IRC 20 W halo, paloaika 3h20min.

                    IRC 35 W halo, paloaika 1h:30min.



                    Yhteenveto: Tuo kauppiaan mainostama piiiiiiitkääää paloaika, ei käytännössä toteudu kotistudiolaboratorio olosuhteissa ainakaan.

                    MUTTA valo on kyllä valkoisempi, kuin tavallinen halogeeni, ja myös kuvio on ehkä aavistuksen selkeämpi, tavallinen halogeeni.

                    Asteet olivat kaikissa lampuissa samat 38*.



                    SOLUX halogeenit testipenkissä.



                    Testauksessa tuli huomattua:

                    38* Lampun valokeila-aste on liian laaja. hajonta ja valon tehokkuus on huomattavasti huonompi, kuin esim. 17* lapussa.



                    Lisäksi värisävyllä on huomattava merkitys eri värisävyjen näkyvyyteen.



                    Ostin testiin SOLUXin 50 W 24* ja 35 W 17* lamput. (20 €/kpl)

                    4700 kelvinin värisävyllä.    (6000 kelviniä olisi kaikista lähin auringon valoa, taitaa HID valoissa olla tuota(lähellä ainakin))

                    Polttoikä noin 5000 tuntia



                    Lamppu on huomattavasti kirkkaamman oloinen kuin IRC tahi tavallinen halo.



                    Loppuyhteenveto alkaa jo häämöttämään.



12.2.2006   Yhteenveto



                    Tässä omia valintoja, perustuen mittalaitteilla suoritettuihin testituloksiin.



                    Yhdellä akulla 12 V, 7,2 Ah

                    Polttimoksi Solux 35W  17* keilalla.

                    Tulokset:

                    Paloaika  1 h, 40 min

                    3,0 metrin etäisyydellä luxeja löytyy 234.  (jos käytät 10* keilaa, luxeja kolmen metrin etäisyydellä 644.)

                    1,8 metrin etäisyydellä luxeja löytyy 650.  (jos käytät 10* keilaa, luxeja kolmen metrin etäisyydellä 1789.)



                    Toinen valintani

                    Kahdella 12V, 7,2 Ah  = 12V, 14,4 Ah.

                    Polttimoksi Solux 50 W, 17* keilalla.

                    Tulokset:

                    Paloaika 2 h, 50 min.

                    3,0 metrin etäisyydellä luxeja löytyy 342. (jos käytät 10* keilaa, luxeja kolmen metrin etäisyydellä 690.)

                    1,8 metrin etäisyydellä luxeja löytyy 949.  (jos käytät 10* keilaa, luxeja kolmen metrin etäisyydellä 1918.)



                    Monet REAL DIVERsit käyttävät 10* valokeilaa.



                    Diagnostiikat käppyrät



                    Tarvikkeita ja noin hintoja

                    Lyijyakku 12V, 7,2 Ah                             20,00€  (kokeilin Bilteman akkua (12,90€) ja oli huomattavasti testeissä surkeampi kuin esim. Yuasan.)

                    Lyijyakkulaturi 12V, 2 Ah                       29,00 €

                    Kutistesukkaa, nätit suojatut liitokset.    2,00 €

                    Sulakekotelo + sulake                              1,35 €

                    Solux 35W tahi 50W halogeeni polttimo   20,00€

                    Valopää                                                  40,00€

                    Kaapelia  1,0m                                         2,00€

                    Akkukotelo ilmavesitiivis eväsrasia Curver  5,00€

                    Läpivienti LVI    2 kpl                                 2,80€



                    Jokseenkin noilla pärjää.

                    Lopullinen kuva paketista saapuu… kohta, nyt rakennetaan, ja viimeistellään. Sponssirahaa Curverilta??



                    Yuasan akuista malleineen hyvää faktaa. Joka käyttöön löytyy omansa. Näitä kun pääsisi testaamaan, tulee vaan turhan kalliiksi)













24.2.2006     MUUTTUNEET TUULET



                    Testit etenevät ja on kokoamisen ja muutosten aika.



                    Curver sai kyytiä, ei ollut enää akkukoteloinnin jälkeen eväille paikka, joten eväät kunniaan ja rasiaan. Akut pihalle.



                    Tähän kohtaan on varmaan hyvä antaa silmillekin tehtävää ja sukelluslampun teko kuvitettuna.



                    Todellisia osia ja summia



                    Lyijyakkulaturi 12V, 2Ah                                               29,00€

                    Lyijyakky Yuasa 12v, 7,2Ah  2 kpl                           yht. 40,00€

                    Jatkettava Bassorexleituubi  halk. 110mm 2 kpl      yht.   9,00€

                    Kansiliitin 2 napainen   3 kpl                                   yht. 23,70€

                    RST mutteri M4   22 kpl                                           yht. 2,10 €

                    RST ruuvi M4 x 10mm   22 kpl                                 yht. 2,50 €

                    Sikaflex marine musta                                                  14,90€

                    Letkukiristin 2 kpl RST                                            yht. 6,00€

                    Laattaliittimia 6 kpl                                                 yht. 0,50€

                    Sulakekotelo + sulake                                                     1,35€

                    Kutistesukkaa                                                                2,00€

                    Tiivistemattoa                                                               2,90€

                    Asennuskaapeli 2x1,5  180c                                            2,40€

                    Solux halogen 50W 10* keilalla                                      19,35€



                                                                                   hteensä   147,80 €  (tässä ei vielä valopäätä)



                    Valopää Sunsboy    (sisältää halogeenilampun !)                40€

                    Tahi laadullinen RealDivers valopää  (Auvolta löytyy          60 €

                    Auvolta bussista löytyy mustaa alu-valopäätä                   60 €





                    Sen voin kertoa, että jokaisen ei ainakaan kannata ITSE lähteä testaamaan jo testattuja.

                    Sillä testirumba on aikaa vievää, välillä hermoja raastavaa,

                    mutta ennen kaikkea se taloudellisuus. Se ei todellakaan ole taloudellisesti kannattavaa touhua.



                    Itselläni testailuun menneillä rahoilla olisin jo ostanut markkinoiden ”kalleimman” HID sukelluslampun tupla-akulla ja reppuraketilla.







                    Lampun ja akkukotelon anatomia



                    Akkukotelo enemmän kuin sopiva kahdelle akulle. (avautuvasta päädystä mahdollisuus vaihtaa myös akut)

                    Vaihdettavalla sulakkeella varustettu.

                    Kaapeloinnit luotettavat akkukotelon sisällä.



                    Akkukotelossa vain yksi läpivienti, kansiliittimellä hoituu valopään johdon kiinnitys akkukoteloon. Kiinnitettäessä, myös valo syttyy.

                    Eli Sytytyksen voi suorittaa vaikka vasta veteen mentäessä.



                    Mikä loistavinta, jos tulee tarve vaihtaa valopää, on sinulla toisessa valopäässä samainen kansiliittimen vastakappale. Eikun kiinni ja menox.

                    Kun akut tarvitsevat latausta, valopään johto ruuvataan irti ja samaan kansiliittimeen ruuvataan laturi.  ;))  nerokasta.

                    ja mikäli sinulla on tupla akkupatterit (siis 2 x samanlaisia akkukoteloita), sopii KAIKKI kotelot ja valopäät ristiin.  Yhdellä liittimen irroituksella.



                    Ja mikä toisex parasta, samaa akkukoteloa voit käyttää esim. videokameroihin. Jännitteen muunnin mahtuu akkukoteloon mukaan,

                    kameraan samainen kansiliitin. Nii siihä siul ois virtaa piiiitkäx aikaa kameraasikin.  Näppärää.



                    Halpa on halpa ja ilmainen on vieläkin parempi. Nykyään kierrätys kova juttu, joten kierrätystä saa ja pitää soveltaa myös ” kalliiseen” harrastukseen.

                    Eli valopäiden käden sijoina itse käytän

                    1. Sunsboyssä on tavallisesta puusahasta (wanha)  irroitettu kädensija.  on aivan loistava ja ergonominen.

                    2. Laatu valopäässä: Joskus ostamani GERN sähköporakone on leikannut kines. Ja mukana tuli tukikahva vasurikädelle.

                        On ollut hyllyllä odottamassa sopivaa käyttöä. Nyt oli kahvalle käyttöä. Sopii kiinnitykseltään 110%:sti tuohon valopäähän



                    Ja kuvat kertovat enemmän kuin 4 sanaa ( vai miten se sanonta menikääääään…)



                    Enää ei puutu kuin TODELLINEN testaus, eli miten nämä kestävät vettä  !!  noh  tuskin siinä on ongelmia, jos on ollut tuossa perusteellinen ja tarkka.

                    Tästä omastani en ole vielä niinkään varma, mutta eiköhän se kohta selviä.



                    se oli siinä.  Ja taas uusia uurastuksia kohden…



10.1.2008     Pari vuotta olleet lamput kohtuullisen aktiivisessa yösukellus käytössä ja eipä noista mitään kummempaa murhetta ole syntynyt.

                    Nätisti ovat toimineet ja fisujakin on löytynyt.

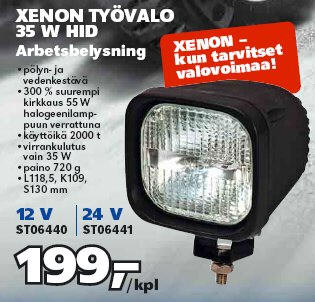

10.1.2008     Tuossa olisi tarjolla hyvännäköistä HID valopäätä. Hintakin ois aikas sopiva 199 eur.

                    Vaatii tietty hieman vulkanoituvaa teippiä tahi sikaa tiivistyksiin.
