Palju



Tai onko se kylpytynnyri, samapa tuo.

Tässä pientä suuntaa miten itse ratkonut erinäiset asiat, josko jollekulle on avitusta ja saa vaikka omia ideointejaan eteenpäin.



YYEEAAAH  VIHDOINKIN,   tavoite on todellakin täyttynyt ja jo elokuussa 2011 on luvattu lämmitinkin kytketty.

29.8.2011 on ensimmäiset lämmitetyt kylvyt otettu. (alempana on lämpötila/aika skenaariot kaminasta jne..)





Tässä työstövaiheita:

- Hommattu osat (ajan saatossa hommattu lisää osia)

- Valittu paikka, sopiva etäisyys saunaan, huomioitu näköala, jne..

- Kaivettu kuoppa

- Vesien poistoille tehty ojitus ja letkut vedetty maan sisään (10m) oli jokseenkin urakkaa ojan kaivuussa !!

- Lämpöeristetty finnfoamilla.

- Asennettu suodatin Suodatin on perus halpis uimaallassuodatin paperisuodattimella.

  (btw. mielestäni paras olisi rakentaa systeemi 12v osista, ois turvallinen.) eli veneliikkeen kautta rakentelemaan!! ;)

- 2 kpl bilteman läpivientiä suodattimelle (veneosastolta)

- Kehikko ulkolaudoitukselle. Sinkityt aitatolpat 8 kpl ja puutavara 100x100 kyllästetty.

- Portaat 3 ja "puoli" askelmaa. Nousu noin 250 mm, etenemä noin 290 mm. 51x51mm aitatolpat alle 4 kpl ja pysyy maassa portaat.

- Päälliosan aluslaudoidusta, vesivaneri 6mm paksua.

- Päälliosan laudoitus, Lunadeck 26*117mm, värittömällä puuöljyllä suojaus.

- LED valojen asennus. 9 ledinen ulkoasennussarja tais olla joku k-rauta paketti. Terassille tarkoitettu.

- Päällikannen valmistus (olikos 3mm alumiinilevystä, 2 kpl puolipyöreää palaa liitetään piano saranalla, eristykseen 40mm finnfoamia.

- Lämmitin, ulkopuolinen.  Hiekkaa alle pohjaksi, betoni laatat (50*300*300 4 kpl) ja tuohon päälle lämmitin.





Tässä kuvitettuna step by steb Paljun valmistuminen.

Kuvat puhukoot puolestaan.

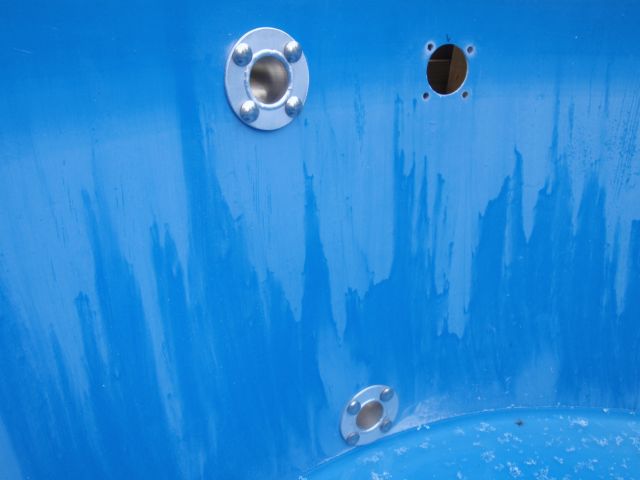

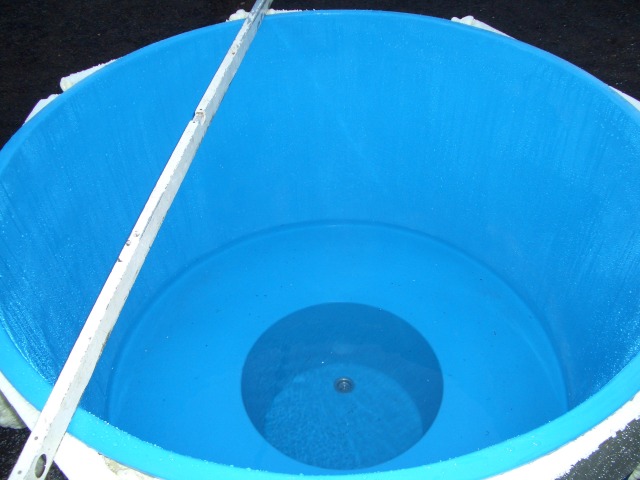

LV osia                                                                               Palju,  sisähalkaisija 140cm  bonarina jalkakuppi.                Vedenpoisto läpivienti 51mm.

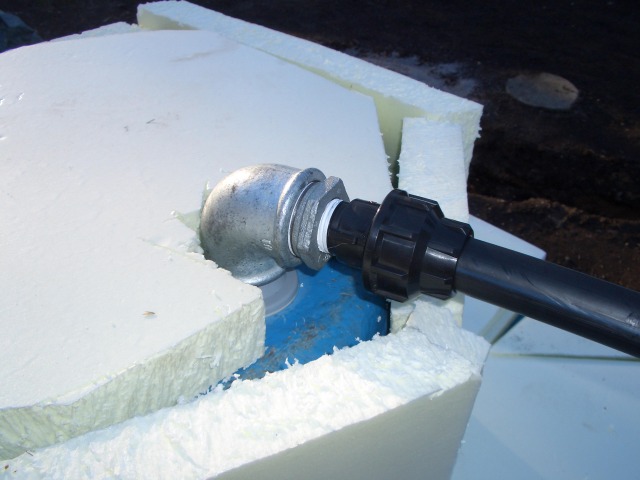

Paikkaa paljulle.                                                                 FinnFoam 50mm jalkakupin eristystä.  Sikamassalla kiinni.   Vedenpoistoletkua liittimillä. (tuohon tulee vielä 5m jatkos)

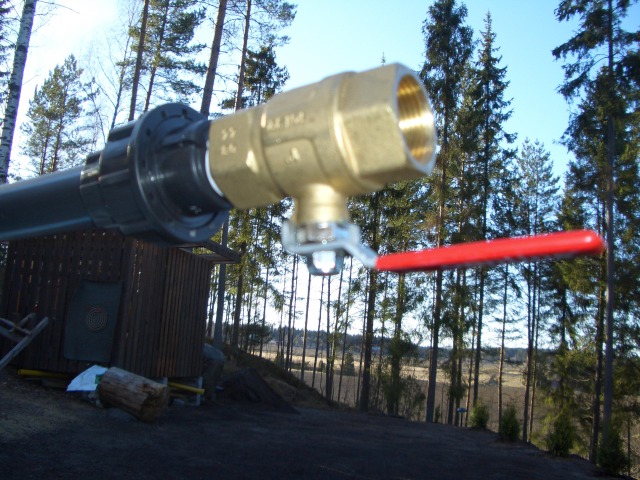

Pohjassa olevat.                                                                    32mm palloventtiili.                                                                  Uretaanilla saumaukset

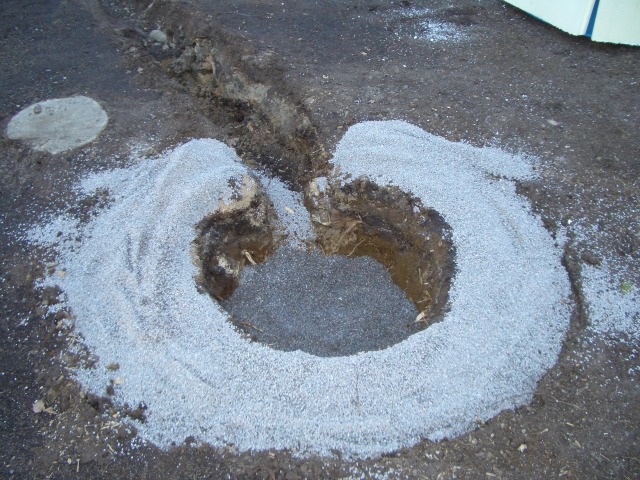

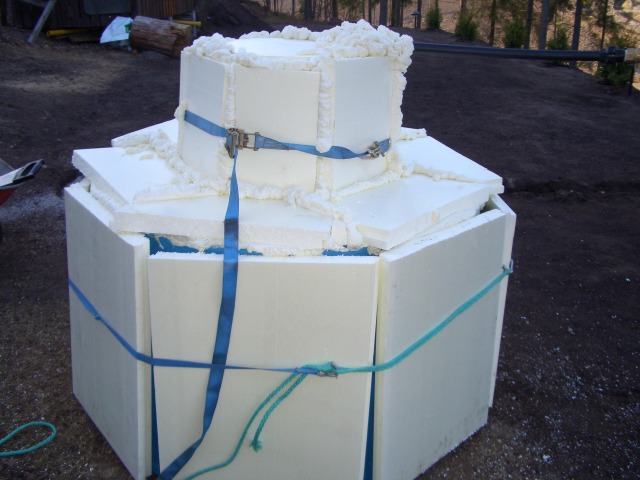

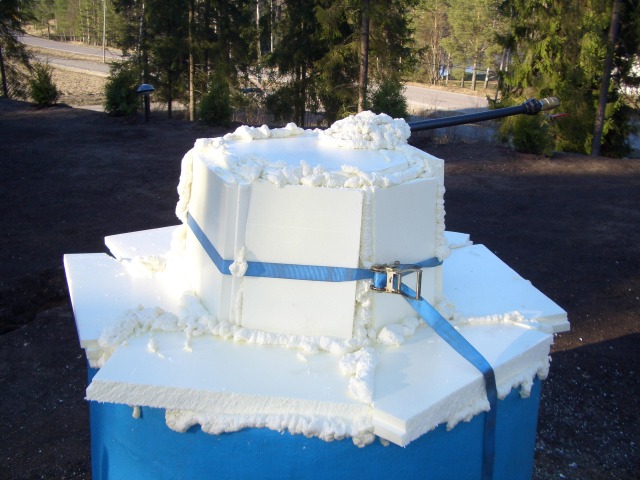

Sivulevyt leikattu. (suoristus vaateriin ja kiinnitys).             Kuoppaa ja poistoletkulle paikkaa. (ojaa letkulle 10m)         Sivulevyt vaateriin ja vaahdolla kiinni. Hiekan tiivistys vedellä.

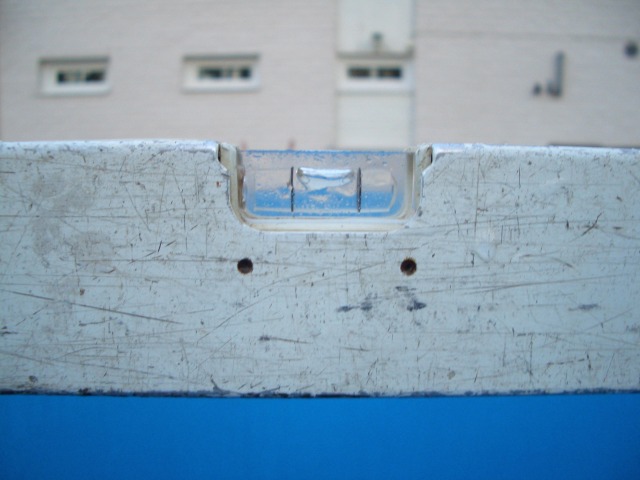

Pieni testaus vettä toistasataa litraa ja tiiviyden ym. testaus.       Vaaterissa on ja pysyy ??.  toistaiseksi...                         Suodatin testauksessa. toimii loistavasti myös kangas suodatin.

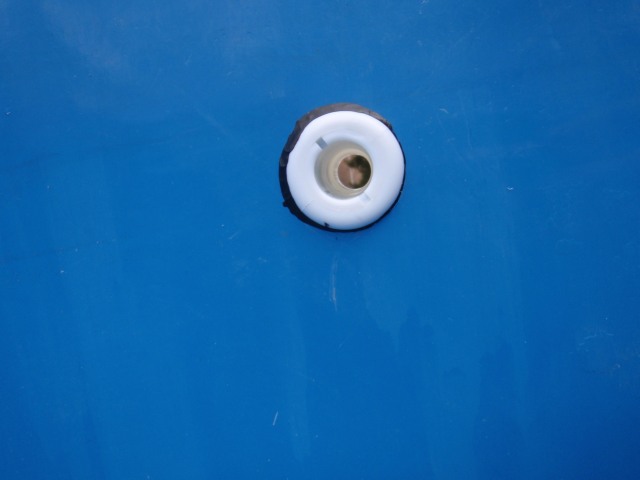

Perus testausta.  vesi siinä +18 (ei siis lämmitintä vielä)        Puhdistukselle liittimet.                                                         Puhdistusventtiili sisäpuolelta.





Uuden ulkovuorauksen laittoa.                                             8-kulmainenhan siitä tuli.                                                    Mittaukset 96,6 % tarkasti  ristiin ja ruoriin mittauksella ;)





 Kehikko valmis. Octagon.                                                       Sähkörasia siirretty suojaan.                                                Sivu lankutus valmis ja suoja-aine maalailtu.

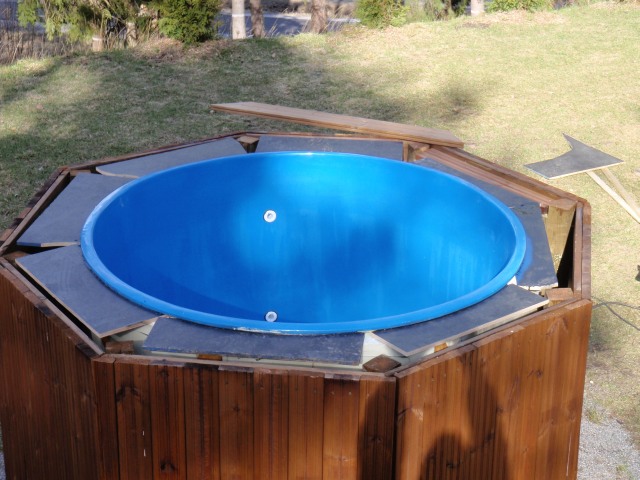

portaat (saranoidut huoltoluukut, molemmille puolille)              Pinotexii pintaan ja toimivahan siitä tuli.                            Päälliosan nikkarointia. Tukivanerit alle.







 Kansi lankut kiinnitetty, ja leikelty muotoon.                         Virvokkeille oma loochi.







                                                      Vedet valutettu sisään 1100 litraa.  Koekäyttökin suoritettu.

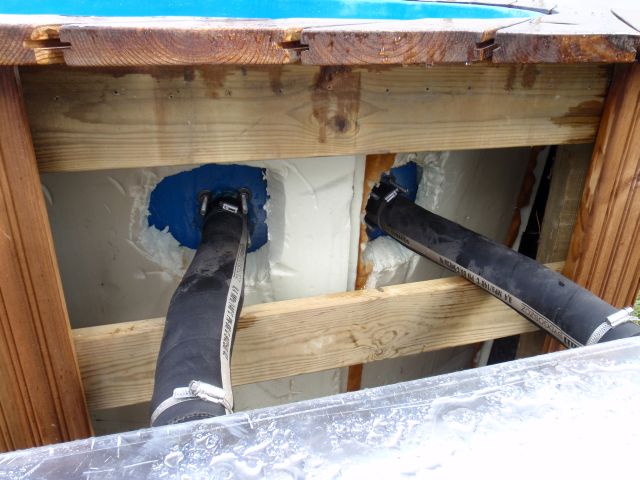

Led valot lisätty 9 kpl setti. Joku setti mikä oli ulkokäyttöön.       Kaminan asettelua.  (Viron malli, Benexter.ee)                       Läpiviennit + letkustot halk. 50mm

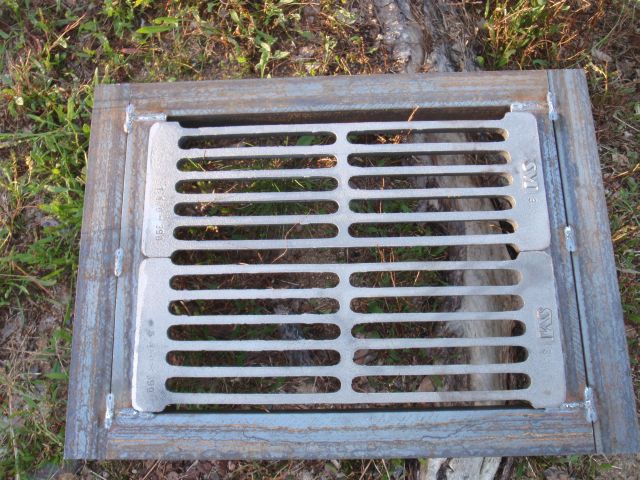

Rosteri -ruuvit, -prikat ...                                                             Arinat 2 kpl  180 * 390mm                                               Läpiviennit 54mm röörit (optimaalinen ois 51mm)

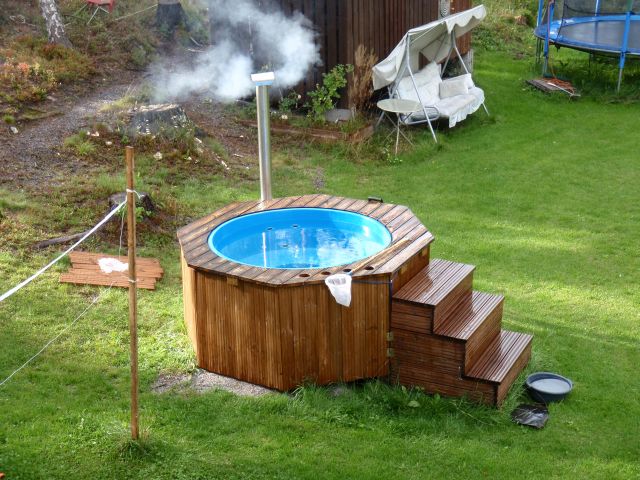

Ulkopuoli OK.                                                                       Siinä ensimmäiset savut pöntöstä. 29.8.2011



Kamina on kylä ISO, mutta niin on palotila ja vesitilavuuskin.

Tarkoittaa että hienosti menee kepakot sitään, ei tarvitse ihan tikkuja veistellä. 55cm on sisätilan syvyys.

Merialumiinia, kierukka sisällä 6m.

Täytyy sanoa että viron työn jälki on kyllä todella hyvännäköistä. Hitsisaumat on liki kuin robotilla vedetty (liekö kuitenkaan).



Lämmitys hoituu kohtuu rivakasti (omasta mielestä).

Allas täyteen 1180 litraa.

Alkulämpötila vedellä oli 13*c.  (ulkolämpötila 18*c)  paljun päällä ei ollut mitään eristävää.

puut palamaan 17:00

17:00 -> 13*c.

17:30 -> 15,5*c.

18:00 -> 20*c.

18:30 -> 25*c.

19:00 -> 32*c.

19:30 -> 37*c.

Eli karkeesti näin loppukesästä 30 min ja 5*c on lämmön nousu.



5.12.2011 talvi lämmitys.

Ulkolämpötila +2,5*c

altaan alkulämpötila +3*c

lämmitys alkoi klo 13:45

17:00 lämpö oli 36*c

eli ihan näpsäkästi toimi kamina.

Piippu veti alusta lähtien ja mainio oli lopputulos.





Kansi on  valmistettu ja paikoillaan. Alumiinia 2 puolipyöreätä ja kiinnitetään finnfoamia alle

Levyt on juuri niin, että tulee paljun reunoille, että hienot puut jäävät näkösälle ;). Omasta mielestä siisti, tyylikäs.

Näin lämmöt pysyy sisällä ja ei oo niin huputettu.

Tässä talvellakin lumet pysyy päällä, eikä vielä ole alufinfoampäällinen hulahtanut lumen painosta sisään. kop kop.







Tarinaa menneiltä ajoilta, kun oli vielä paketti valmisteluvaiheissa:

Vedet pysyi sisällä. Liittimet tiivistetty hampulla. sekä muovisissa letkuliittimissä oli myös kumitiivisteet.

Panelointi ruskeasta uritetusta terassilankusta 95mm*28mm.



Veden laatu oli hyvä suodatuksen (sen putsauksen) ja kloorin avulla.

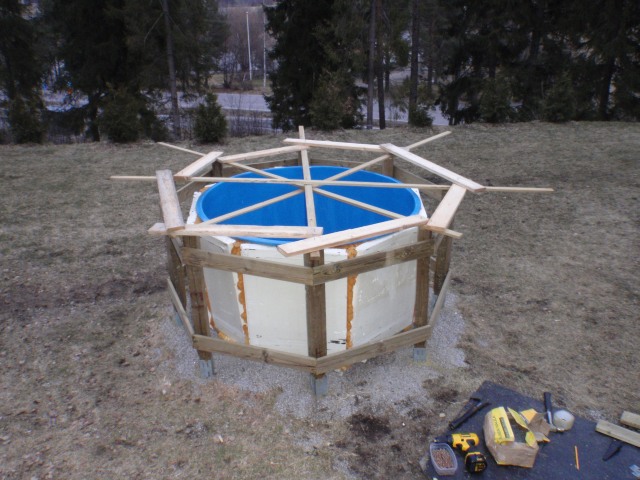

8-kulmaisen kehikon teko.

Finnfoamissa ei sitten pysynyt sikamassa kiinni, talven hujakoilla irtosi.  ehkä karhennuksella ja/tai tartunta aineella ois pysynyt, mutta...

Nyt rakennettu uusi kehikko. Ja ensimmäistä kertaa elämässäni oikeesti tuli tarvetta matemaattiselle SIN laskennalle  !! huh huh!! 20 vuotta meni odotteluun ;)

Eli murheena oli, miten saada 8-kulmainen, joka on tasasivuinen.

Hieman oli pohdintaa, mutta olikin loppupeleissä hyvinkin iisi toimitus. Laskin että 150 cm paljulle sopiva kehikko olisi 190 cm.

Tuosta säde on 95 cm. ja kaavahan menis näin  95 cm x 22,5 sin  x 2 = 72,7098...  Joten  jokainen tolppa tulee 95 cm päähän keskipisteestä.

Ja tolppien väli on 72,71 cm.  Tuosta se sitten syntyi. (eli jos itselläsi on tarvetta 8-kulmaiselle, muuttelet tuosta tuota"95 cm").



Työstössä on nyt päällisen teko. (80% tehty, massaus on laittamatta)

Päälliseksi tulee ikään kuin veneen kansi jäljitelmä. (puuta, musta massa väliin, puuta, musta massa väliin, puuta, musta massa,....jne...

Lunadeck Sopii sinänsä hyvin päälliseksi, jotta siinä on uritettu molemmat pontit. Ja muovikiinnikkeillä tulee urat tismalleen samaan linjaan.



Väritys tuossa tulee olemaan aavistus vaaleampi sävytteinen ja saumoihin Teak-massaa, jotta on tiivis ja on elämisvara puulle.

Hiio-ohoi !









Millaisia kustannuksia ja osia on mennyt?   ja nyt 25.8.2011 on tuossa jo kokonaiskustannukset,  eli 2000 eur, niin on koko tsydeemi vamis.

Uniikki, 8-kulmainen, eristetty, jämäkällä portaikoilla (jossa säilytystilat), suodatysjärjestelmä,  ulkoledeillä ja

ulkopuolisella kaminalla höystetty, sellainen tuosta nyt tuli.



Ja olihan tuossa mukava puuhastella ja sai omia kättentaitoja koetella. Todella tyytyväinen (tietenkin) olen. ja kyllä tässä on käyttäjätkin olleet

kovasti tyytyväisiä.

Kesällä on luonto itsessään lämmittänyt veden parhaimmillaan 32*c lämpötilaan. Mutta nyt mennään jokusen asteen korkeammille luvuille.



hinta määrä
30,25 4 kpl uretaanipullo talvilaatu sika 750ml
54,51 5 kpl Finnfoam levyä  585 mm x 2485 mm  paksuus 50mm.  14,53m2. á 7,5eur/m2
16,5 10 m 32m vesijohtoputkea  1,65 eur/m
14,9 1 kpl messinkinen 32mm pallohana
6,9 1 kpl pohjatulppa
2,85 1 kpl sinkitty kulma pohjatulpalta
17,85 3 kpl 32mm liitin letkuun  5,95 eur/kpl
400 1 kpl ulko150 cm halkaisija lasikuitu palju  sisä140 cm
15 1 kärry Hienohkojakoista soraa peräkärryllinen.
50   m 21*95  24m ja 77*77 9m kyllästettyä  Tolpat ja paneelientuet
0 8 kpl 8 kpl aitatolppa
4 2 kpl Vesipoistot 2 kpl
29 1 kpl Suodatin
154     28 mm * 95 mm terassilankku ruskea uritettu sivupanelit + portaat
80 27 m 26 mm * 117 mm Päällilaudoitus Lunadeck
17 2 laatikko Terassiruuveja
                  80      Alumiinilevyt, led valot

625   Kamina Ulkopuolinen, Viron Benexteristä.

2000 YHTEENSÄ






niin, tuollaiseen hintaan kutakuinkin valmistuu.



mitäs sit alkaisi puurtamaan...??  jos leikkimökkiin saisi katon laitettua  ja...

maalämpöpumppua, vaiko sittenkin vesi-ilmalämpöpumppua, vaiko sittenkin aurinkopaneelia.. noh vähintään ullakon extraeristämistä.





Netissä tarjolla vinkeiksi tai ihan ostettavaksi.

http://www.jarikaija.com/index.php/topic,7.0.html

http://kylpytynnyri.dy.fi/ ................................................  ulkopuolisen kaminan tekoa omatoimisesti.

http://www.palju.suntuubi.com/?cat=1

http://www.benexter.ee/fin/kamina.htm

http://www.kirami.fi/
